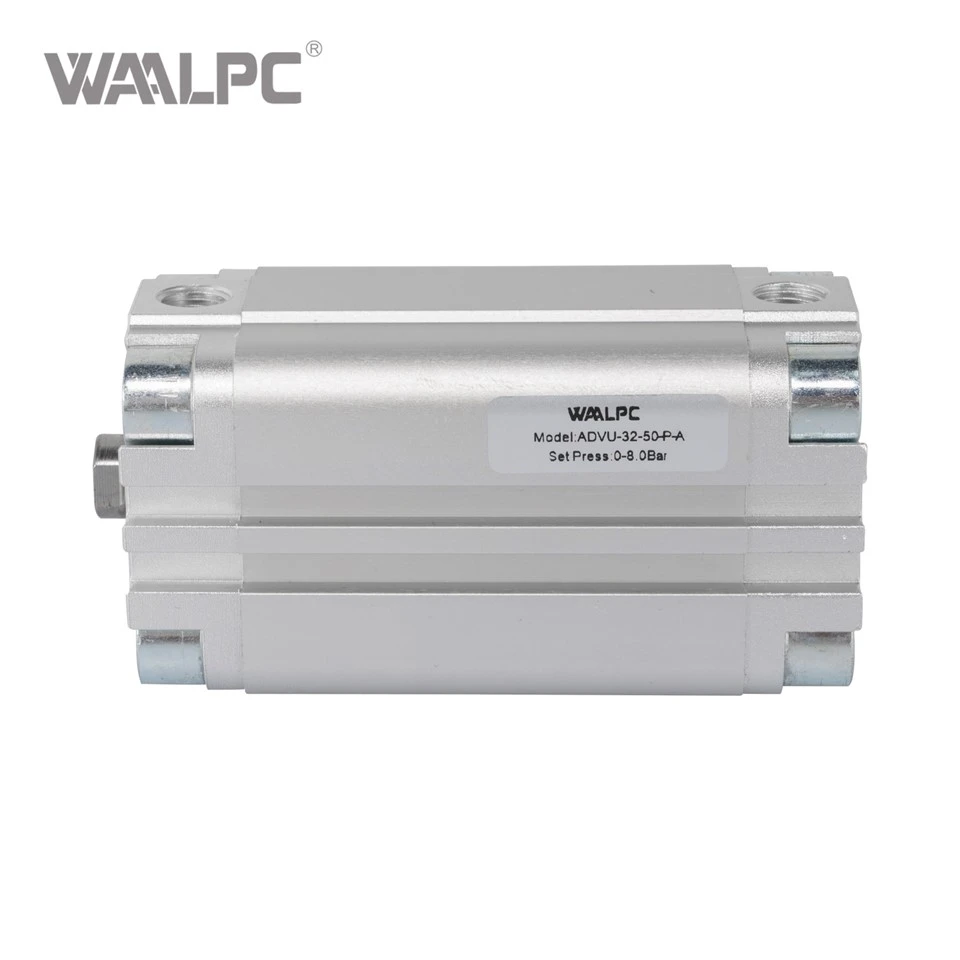

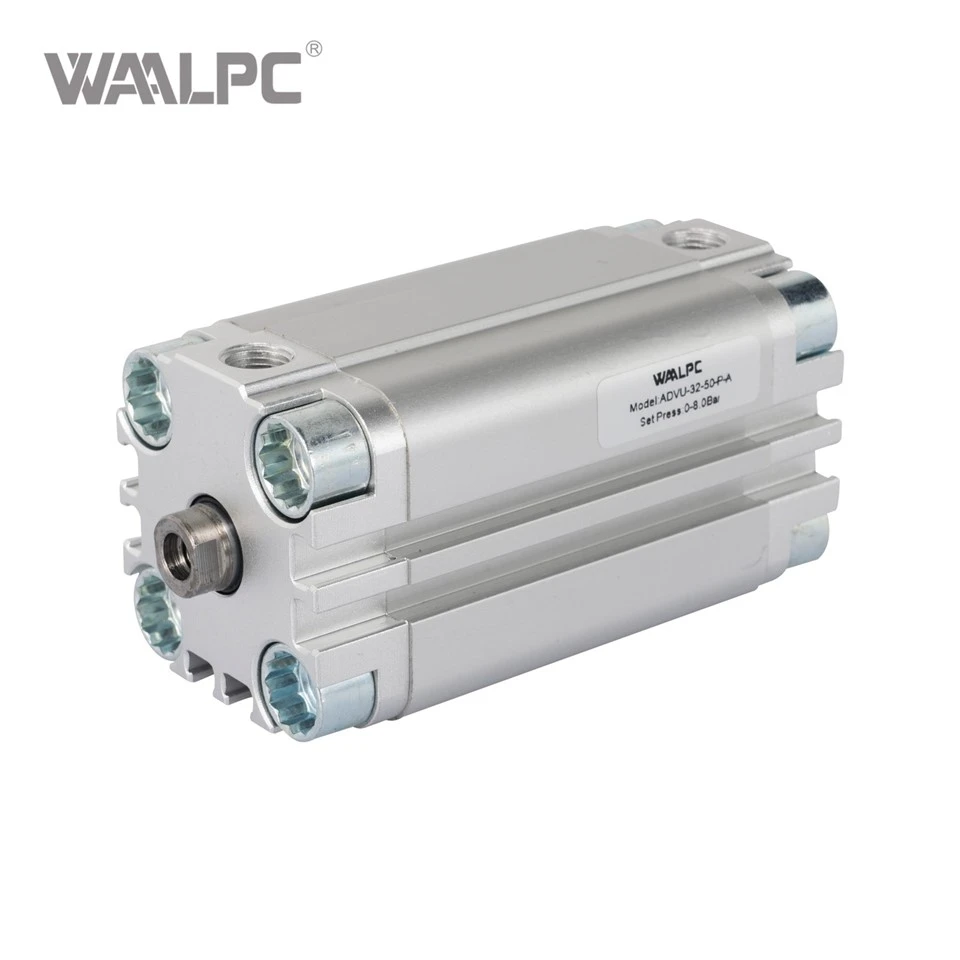

Silinder Udara Kompak

Hangzhou Evershine Pneumatic Impor & Ekspor Co, Ltd adalah salah satu produsen dan pemasok silinder udara kompak terkemuka di Cina. Dengan pengalaman berlimpah, kami berkomitmen untuk menyediakan komponen pneumatik berkualitas tinggi kepada klien global. Selamat datang di grosir silinder udara kompak yang dibuat khusus dari pabrik kami. Juga, layanan OEM tersedia.





Seri ADVU inilah yang kami sebut silinder udara kompak. Ini memberikan gerakan linier yang andal dengan pengurangan tapak yang signifikan – hingga 50% lebih ringkas dibandingkan silinder standar. Pasangkan ke dalam mesin Anda, sambungkan pasokan udara Anda, dan biarkan ia melakukan tugasnya: memanjangkan dan menarik kembali dengan presisi dan bertenaga, tepat kapan dan di mana Anda membutuhkannya.



Setelah diinstal, Anda tidak perlu memikirkannya. Desainnya yang ringkas menghemat ruang alat berat yang berharga, konstruksi paduan aluminium yang tahan lama mampu bertahan hingga jutaan siklus, dan piston magnetik opsional memungkinkan penginderaan posisi yang presisi. Tidak ada kompromi ruang. Tidak ada pengorbanan-kinerja. Tidak ada kegagalan yang tidak terduga.



Tersedia dalam berbagai ukuran untuk memenuhi kebutuhan aplikasi Anda:

Ukuran lubang dari 12mm hingga 125mm

Goresan standar dari 1mm hingga 500mm

Konfigurasi-akting ganda,-akting tunggal, dan terpandu

Opsi magnet bawaan-untuk deteksi posisi dengan saklar buluh





Silinder Udara Ringkas – Ruang Seri ADVU-Silinder Pneumatik Kerja Ganda-Hematdirancang untuk memecahkan masalah nyata yang sering kita lihat dalam desain mesin modern – kebutuhan akan aktuasi pneumatik yang kuat dalam lingkup mesin yang semakin-menyusut.

Silinder udara ringkas seri ADVU mengatasi hal itu-secara langsung. Dibutuhkan pasokan udara terkompresi dan mengubahnya menjadi gerakan linier yang andal – dengan tapak kompak yang menghemat hingga 50% ruang pemasangan dibandingkan silinder standar. Kami menjaga desain tetap sederhana dan kokoh – konstruksi paduan aluminium, komponen mesin-presisi, dan piston magnetik opsional untuk umpan balik posisi.

Baik Anda merancang sistem{0}}dan-tempat, perlengkapan penjepit, mesin pengemas, atau stasiun perakitan, silinder udara ringkas ini mengurangi satu hal yang perlu Anda khawatirkan. Instal, sambungkan, dan biarkan bergerak – itulah idenya.



 Apa yang ada di dalam kotak itu

Silinder udara ringkas seri ADVU dilengkapi-bodi paduan aluminium berkekuatan tinggi yang memberikan daya tahan sekaligus menjaga bobot tetap minimum. Secara internal, ia menggunakan teknologi penyegelan yang dirancang secara presisi-yang memastikan tekanan awal yang rendah, pengoperasian yang lancar, dan masa pakai yang lama.



Pilih dari beberapa konfigurasi yang sesuai dengan aplikasi Anda:

Akting-ganda (ADVU)– untuk memperpanjang dan menarik kembali tenaga di kedua arah

Akting-tunggal, tipe push (AEVU)– pegas kembali untuk aplikasi sederhana

Akting-tunggal, tipe tarikan (AEVUZ)– perpanjangan pegas untuk kebutuhan khusus

Silinder kompak terpandu– dengan batang pemandu untuk anti-rotasi dan kapasitas beban samping yang lebih tinggi

Ukuran lubang berkisar dari 12mm hingga 125mm, dengan goresan standar dari 1mm hingga 500mm. Magnet bawaan opsional (akhiran S) memungkinkan deteksi posisi dengan saklar buluh eksternal. Tersedia berbagai gaya pemasangan – dasar, flensa, kaki, trunnion, dan banyak lagi.



 Mengapa ini menonjol

Apa yang berulang kali kami dengar dari pelanggan adalah betapa mereka mengapresiasi-desain hemat ruang dari silinder udara ringkas ini. Dengan volume pemasangan hingga 50% lebih sedikit dibandingkan silinder standar, silinder ini cocok dengan selubung mesin yang rapat tanpa mengurangi panjang langkah atau keluaran gaya.

Kisaran ukuran lubang yang lebar merupakan nilai tambah besar lainnya. Mulai dari 12mm untuk aplikasi miniatur hingga 125mm untuk-tugas berat, satu rangkaian produk mencakup seluruh desain alat berat Anda – menyederhanakan pemilihan dan mengurangi inventaris.

Dan opsi piston magnetis? Hal ini memungkinkan deteksi posisi yang tepat dengan saklar buluh eksternal – tidak memerlukan sensor rumit, tidak memerlukan perangkat keras pemasangan tambahan.

Konstruksi kokoh ini tahan terhadap lingkungan industri yang menuntut – kisaran suhu dari -20 derajat hingga 80 derajat, tekanan hingga 1,0MPa, dan kecepatan dari 30mm/s hingga 500mm/s.



 Artinya bagi desain mesin Anda

Mari kita bicara tentang hasil praktisnya. Saat Anda menggunakan silinder udara kompak dalam desain alat berat Anda, hal-hal baik akan terjadi.

Anda menghemat ruang mesin yang berharga.Jejak yang lebih kecil hingga 50% berarti lebih banyak ruang untuk komponen lain – atau jejak mesin secara keseluruhan lebih kecil.

Anda menyederhanakan desain Anda.Satu rangkaian produk mencakup berbagai ukuran lubang dan panjang langkah – mengurangi jumlah pemasok dan nomor suku cadang yang perlu Anda kelola.

Anda mendapatkan umpan balik posisi yang andal.Piston magnetik opsional dapat digunakan dengan saklar buluh standar – tidak diperlukan integrasi sensor yang rumit.

Mesin Anda bekerja lebih lama.Konstruksi yang tahan lama dan penyegelan yang presisi menghasilkan jutaan siklus yang andal – mengurangi pemeliharaan dan waktu henti.

Anda mengurangi bobot mesin.Konstruksi paduan aluminium menjaga bobot tetap minimum – penting untuk menggerakkan sumbu dan struktur ringan.



 Didukung oleh bilangan real

Kami tidak hanya membuat klaim – kami menguji silinder ini dengan benar.

Silinder udara kompak seri ADVU dibuat untuk menangani tekanan pengoperasian maksimum 1,0MPa, dengan tekanan bukti 1,5MPa. Kisaran suhu pengoperasian adalah -20 derajat hingga 80 derajat (atau -20 derajat hingga 60 derajat untuk model dengan magnet internal). Kecepatan piston berkisar dari 30mm/s hingga 500mm/s untuk model aksi ganda.

Tersedia ukuran lubang: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, dan 125mm. Goresan standar tersedia dari 1mm hingga 500mm. Kisaran tekanan penggunaan bervariasi berdasarkan model – dari 0,06MPa hingga 1,0MPa.

Ini adalah spesifikasi yang telah-teruji di lapangan. Seri ADVU telah dipasang di ribuan mesin industri di seluruh dunia – berjalan dengan andal pada sistem pick-dan-tempat, perlengkapan penjepit, mesin pengemasan, stasiun perakitan, dan sel robotika.





Parameter	Seri ADVU (Akting-ganda)
Jenis Tindakan	Akting-ganda / Akting-tunggal (dorong/tarik)
Cairan	Udara terkompresi yang disaring
Tekanan Bukti	1.5MPa
Maks. Tekanan Operasi	1.0MPa
Kisaran Tekanan Operasi	0,06~1,0MPa (bervariasi tergantung model)
Suhu Sekitar & Cairan	-20~80 derajat
Suhu (dengan magnet)	-20~60 derajat
Kecepatan Piston (Akting-ganda)	30~500 mm/dtk
Kecepatan Piston (Akting-tunggal)	50~500 mm/dtk
Jenis Bantal	Bumper karet/bantalan pneumatik
Bahan Tubuh	Paduan aluminium
Pelumasan	Tidak diperlukan







Berikut panduan singkat – pemasangan, pengoperasian, dan-contoh aplikasi dunia nyata sehingga Anda dapat melihat silinder udara kompak ini beraksi.





Kami telah melihat silinder ini dipasang di berbagai macam aplikasi, dan kami telah mengambil beberapa tip praktis:

• Pilih ukuran lubang yang tepat.Sesuaikan ukuran lubang dengan kebutuhan gaya Anda – silinder berukuran besar membuang-buang ruang dan udara, sedangkan silinder berukuran kecil mungkin tidak menghasilkan gaya yang cukup.
• Pertimbangkan opsi piston magnetik.Jika Anda memerlukan umpan balik posisi, pilih model akhiran S – ini jauh lebih mudah daripada memasang kembali sensor nantinya.
• Pasang dengan aman.Gunakan gaya pemasangan yang sesuai untuk aplikasi Anda – tersedia dudukan dasar, flensa, kaki, atau trunnion.
• Saring udara Anda.Gunakan filter berukuran 40μm atau lebih halus di bagian hulu – udara bersih memperpanjang umur silinder.
• Periksa suhunya.Pastikan lingkungan pengoperasian Anda tetap dalam kisaran -20 derajat hingga 80 derajat – suhu yang lebih tinggi mungkin memerlukan segel khusus.

Itu saja – beberapa kebiasaan sederhana akan menjaga silinder udara kompak Anda-bebas masalah untuk waktu yang lama.
